概覽：
規格參數 | 訂貨號 |
| TrustPLC CTSC-200 CPU224+，24V DC電源，14點24VDC輸入，10點24VDC輸出，雙通信口 | CTS7 214-1AD33-0X24 |
技術參數：
| 物理特性 | |
| 尺寸(寬×高×深) | 137×80×62mm |
| 功耗 | 7W |
| 存儲器特性 | |
| 程序存儲器 | 基本12KB，可擴展至16KB |
| 數據存儲器 | 基本8KB，可擴展至108KB |
| 超級電容 | 約112小時(典型值) |
外接電池（可選） | 約200天 |
| 常規特性 | |
定時器總數 1ms 10ms 100ms | 256 4 16 236 |
| 計數器總數 | 256(由超級電容備份) |
| 內存存貯器位 | 256(由超級電容備份) |
| 內存存貯器位掉電保持 | 112(存儲在EEPROM)) |
| 時間中斷 | 2×1ms分辨率 |
| 邊沿中斷 | 4個上升沿和/或4個下降沿 |
| 模擬電位器 | 2個8位分辨率 |
| 布爾量運算執行時間 | 0.15μs |
| 浮點運算執行時間 | 8μs |
| 時鐘 | 內置 |
電源供應 +5V 24V |
660mA 280mA |
| 集成的通信功能 | |

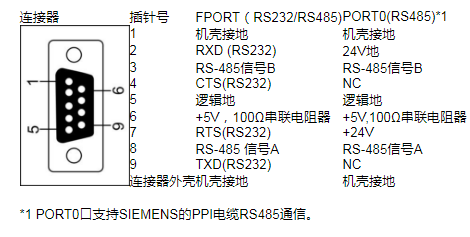

| 通訊接口 | 2個邏輯口，PORT0:PPI,RS485電平，F(xiàn)PROT:自由通訊口,RS485和RS232兩種電平 |
| PPI波特率 | 9.6, 19.2和187.5k |
| 自由口波特率 | 1.2kbaud 至 115.2k |
每段最大電纜長度 使用隔離中繼器 未使用隔離中繼器 |
波特率為187.5時1000米，38.4k時1200米 50米 |
| 最大站點數 | 每段32個站，每個網絡126個站 |
| 最大主站數 | 32 |
| 點到點(PPI主站模式) | 是(NETR/NETW)，共4個，2個保留 |
| I/O特性 | |
| 本機數字量輸入點數 | 14 |
| 輸入類型 | 漏型/源型 |
| 本機數字量輸出點數 | 10 |
| 輸出類型 | 固態——MOSFET |
| 數字I/O映象區 | 256(128輸入/128輸出) |
| 模擬I/O映象區 | 64(32輸入/32輸出) |
| 允許最大擴展I/O模塊數 | 7 |
| 最大數字量I/O點數 | 230 |
| 最大模擬量I/O點數 | 56AI/28AO |
| 脈沖捕捉輸入 | 14 |
| 脈沖輸出 | 2×20KHz |
高速計數器 總數 單相計數器 兩相計數器 |
6 6×30KHz 4×20KHz |
| 數字量輸入特性 | |
| 本機集成數字量輸入點數 | 14 |
| 輸入類型 | 漏型/源型 (IEC 類型1/漏型) |
| 額定電壓 | 24V DC |
| 最大持續允許電壓 | 30V DC |
| 邏輯1信號 ( 最小) 邏輯0信號 ( 最大) | 18 VDC，2.5mA 5 VDC，1mA |

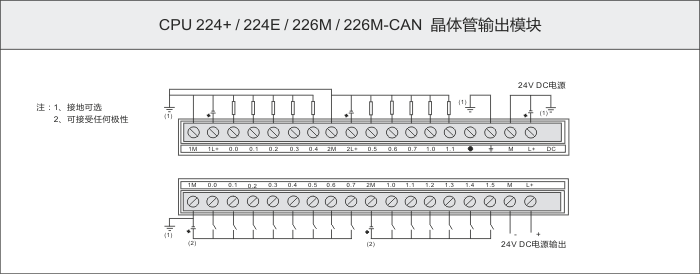

| 隔離(現場與邏輯) 光電隔離 隔離組 | 有 500V AC，1分鐘 見接線圖 |
| 同時接通的輸入 | 14 |
| 最大電纜長度 屏蔽 非屏蔽 | 500米(標準輸入) 50米(高速計數器輸入) 300米(標準輸入) |
| 數字量輸出特性 | |
| 本機集成數字量輸出點數 | 10 |
| 輸出類型 | 固態 - MOSFET(源型) |
| 額定電壓 | 24V DC |
| 輸出電壓范圍 | 20.4至 28.8 VDC |
| 邏輯1信號(最小) 邏輯0信號(最大) | 20 VDC，最大電流 0.1 VDC，10KW 負載 |
| 每點額定電流(最大) 每個公共端的額定電流(最大) 漏電流(最大) 浪涌電流(最大) | 0.75A 3.75A 10μA 8A，100ms |
| 燈負載(最大) | 5 W |
| 接通電阻(接點) | 典型值0.3 歐姆，最大值0.6歐姆 |
| 隔離(現場與邏輯) 光電隔離 隔離組 | 有 500V AC，1分鐘 見接線圖 |
| 延時(最大) 斷開到接通 接通到斷開 | 2ms(Q0.0, Q0.1)，15ms(其它) 10ms(Q0.0, Q0.1)，130ms(其它) |
| 脈沖頻率(最大) | 20KHz(Q0.0和Q0.1) |
| 同時接通的輸出 | 10 |
| 兩個輸出并聯 | 是，僅輸出同組時 |
| 最大電纜長度 屏蔽 非屏蔽 | 500米(標準輸出) 150米(標準輸出) |

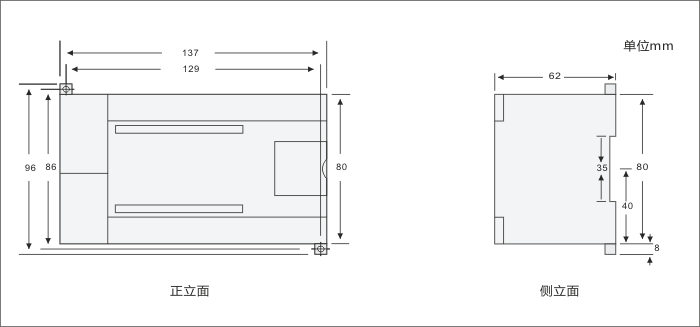

安裝規格：
